一、概述

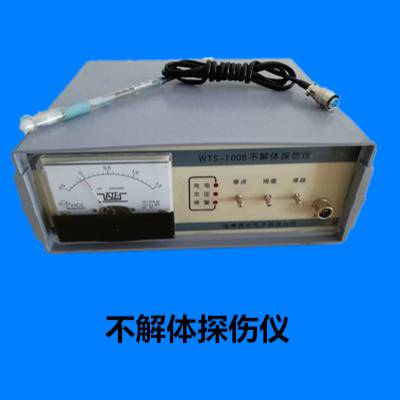

WTS-100B不解体探伤仪，是专为汽车保修厂、汽车队设计的一款不解体无损检测仪器。它可以不用拆卸汽车部件，直接对易损金属部件表面进行无损检测，对出现的裂纹，应力腐蚀裂纹等通过“声”、“光”报警指示裂纹的部位，并由仪表示意裂纹程度。以便维修人员及时发现并排除隐患，***汽车安全行驶。

该仪器是无损探伤，克服了目前汽车保修单位普遍使用的磁力探伤仪（必须拆卸互件检测）的缺陷，及时、方便、有效地检定汽车金属零件的故障隐患。该仪器不仅适用于汽车维护及修理行业，而且是***、工业及其他行业的机械和机加工设备的维护、维修较理想的检定仪器。

二、主要技术数据

1、材料范围：电导率0.5—60m/Qmm

2、灵敏度：在光滑的金属表面上可检测出最浅50um的纹痕。

3、边缘效应影响：探头距边缘大于6mm无影响。

4、电源：仪器自带电池，充足电后可连续使用6小时。

5、指示方式：“声”、“光”确定裂纹所在部位，表针示意裂纹深度。

6、工作环境温度：-10℃～+40℃

三、工作原理

WTS-100B不解体探伤仪是利用电磁感应原理涡流探伤方式，使高频电流通过探头线圈产生磁场。探头接近金属表面，并在金属表面移动时当遇到裂纹或裂纹深度有变化时，使探头的电参数产生相应的变化量，测量出这种变化量，就能鉴别金属表面有无裂纹及裂纹的深度。在检测操作中，当探头置于空间，Q值，因而振荡器输出幅度也，当探头接近或置于试件上，由于材料表面而产生涡流效应，使探头线圈Q值和振荡器输出幅度下降。当探头遇到表面裂纹，Q值与幅度将进一步下降。将下降差值经放大器放大后，做被测信号输出。

对磁铁性材料，振荡器输出幅度由“零点”旋钮来控制已调整后的振荡输出转化为直流电压，经放大器放大输出，驱动电表线圈，显示裂纹深度和报警线路，经过“声”、“光”指示裂纹部位。
