1 概述

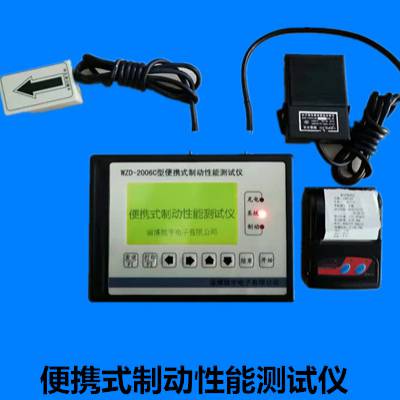

WYD-A型便携式制动性能测试仪，主要用于车辆制动性能的检测。该仪器采用嵌入式ARM处理器和飞思卡尔的高灵敏度的加速度传感器，仪器具有高精度性，稳定性，为路试检验制动性能提供了一种方便准确的检测手段。

仪器采用240x128 的大屏幕LCD液晶显示，全图形化菜单式操作；可以清晰直观的显示测试数据、曲线；仪器内置大容量存储器可以实现数据的记录。

系统配有标准RS232接口，可以配接外置式打印机，将测试结果打印，也可配置zigbee无线模块将测试结果发送给计算机。

整机采用便携式设计，外形小巧，外置式传感器上装有***磁铁，便于安装，也适合在空间狭小的车辆上进行测试。

该仪器是汽车制造、汽车检测、汽车维修、科研部门、道路交通部门以及农机安全监理部门的理想检测设备和高等院校汽车方面的理想教学设备。

2 技术参数

• 测 量 范  围： ±19.6m/s

• 仪器的准确度： 2.0 级；

• 仪器的分辨力： 加速度：0.01m/s;  速度：0.1km/h;

时  间：0.01s;     距离：0.1m；

产品符合以下标准：

GB 7258 -2004 《机动车运行安全技术条件》

GB21861-2008《机动车安全技术检验项目和方法》

GA 36-2007   《中华人民共和国机动车号牌》

JJF 1168-2007 《便携式制动性能测试仪校准规范》

《拖拉机和联合收割机安全检验项目和方法》

3性能指标

• 外形尺寸：205 x 145 x 55 mm

• 内置电源：使用 8节 1.2V 1200mAH镍氢电池 ,充满后可连续工作10 小时 以上，有电池电量三档显示

• 重    量：1 kg

• 通    讯：标准RS232接口，USB接口（选配），可以实现上位机    通信； Zigbee无线模块，实现数据无线传输（选配）

• 计算和显示充分发出的平均减速度 （MFDD ）、制动协调时间、制动初速度和制动距离

• 可以选配热敏打印机或者针式打印机，可现场打印出测试报告，报告上包括日期、时间、车牌号、车型、装载情况和结论，还可采用zigbee无线局域网实现数据的无线传输，写入SQL Server数据库（选配），通过上位机软件查询、实现A4纸打印。

• 光感背光，随外界光线自动开启，240x128 大屏幕LCD液晶显示，全图形化中文菜单式操作

• 通过软件修正汽车“点头”效应造成的影响；安装方便、操作简便，可以由检验员独自完成检测

• 配有大容量存储器可存储 80组数据 ，关机后数据不丢失

• 自动保存上次测试设置的所有参数

4原理和结构

4.1工作原理

     本仪器主要由加速度传感器、智能化信息处理单元、制动踏板触点开关、微型打印机，无线接收器（选配）等部件构成。

本仪器是以外置式加速度传感器作为其探测元件，由制动踏板触点开关提供制动起始讯号（也可由智能化信息处理单元自动判断制动的起始讯号）通过对加（减）速度以及时 间的测量，经过微控制器的综合数据处理、运算，输出符合 GB7258-2004  《机动车运行安全技术条件》路试检验制动性能中规定的充分发出的平均减速度 （MFDD）、制动协调时间、制动初速度、制动距离等结果。并对测试结果依据标准规定的MFDD值，协调时间，是否出试车道，判定其测试是否合格（对拖拉机等农机类机型，测试结果依据制动距离值，判定其测试是否合格）。
