1、概述

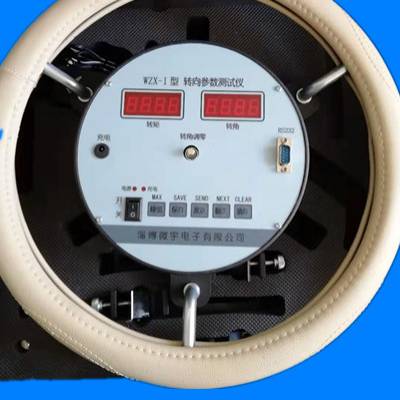

WZX-I型转向参数测试仪是淄博微宇电子有限公司自主开发研制的以高性能微处理器为核心的路试检测仪器，适用于汽车、拖拉机、工程机械及其他轮式车辆的转向性能测试试验。本仪器可以测量方向盘的自由转角、原地转向力、方向盘转矩/操纵力、转角和其他静态、动态参数，并具有RS232接口，模拟量输出接口可与计算机和数据采集器等其他检测设备一起构成灵活的智能化检测系统。

仪器整机电路设计采用微处理器作为测试数据处理单元，高亮度数码管作为测试数据显示器件，具有测试数据***、显示直观、性能稳定等特点；并可选配无线传输模块，可方便地与其他计算机进行无线数据通讯；仪器外型美观、使用方便；测试结果既可由显示屏直接显示输出也可通过RS232接口发往计算机由主控计算机处理输出，整个过程连接灵活，操作使用方便。还可以选择具有测试数据实时传输的机型，也可以选配美国国家仪器(NI)公司的数据采集器。

该测试仪在测试中自动存储本次测试过程中的转矩和转角的值以及其当时相应的转角值和转矩值。用户也可以在测试过程中将当前的测试值实时地存储起来（关机后，数据依旧存在，除非开机后，按“清除”键，将数据清除掉）。

    该仪器的数码显示，具有十五级亮度，可通过软件自由调节。仪器既可以显示扭矩值（N.m），也可以切换为显示力值（N）。

本仪器符合GB7258《机动车运行安全技术条件》的要求。

2、主要技术参数

（一）转向力和力矩

测量范围：

方向盘转向力矩：0-100 N·m

方向盘转向力：0-500 N

分度值d：

方向盘转向力矩：0.2 N·m

方向盘转向力：1 N

转向力、转向力矩示值误差：≤±3%（F.S）

鉴别力：不大于1.5 d

重复性：3%

（二）转向角

测量范围：顺逆时针旋转均不小于1080°

分度值：1°

示值误差：±3°

重复性：3°

（三）使用环境

环境温度：（0 ～ 40）℃

相对湿度：≤ 85%

（四）电源

1、DC 8.4V ( NI-H电池7节)
